[電子學] 電路頻率響應(frequency response)分析整理(一)

以下分別記錄與整理幾個頻率響應分析的例子：
1.   CASCODE電路
在使用米勒定理拆解CE組態高頻小電容時，會發現等效出一個大電容與並聯。如此造成在計算時分母增大，使值縮小。
下圖中的C1、C2、C3、C4分別代表、、、。

此結構原理是用上方CB的低輸入阻抗來壓制C2的米勒效應，如果用米勒拆開C2，發現Q1的Base等效出來的電容根本沒有放大。因此我在分析的時候，我不會用米勒近似法來處理C1，我會直接用開路時間常數法分析四個電容對的貢獻。並且由於CB組態是電流緩衝器，輸入阻抗小(只有)，且電流又可傳送至負載，因此Q1在用米勒定理拆開時，K值幾乎是0，等效電容沒有放大，因此C2並不會造成窄頻的現象。
2.   CASCADE

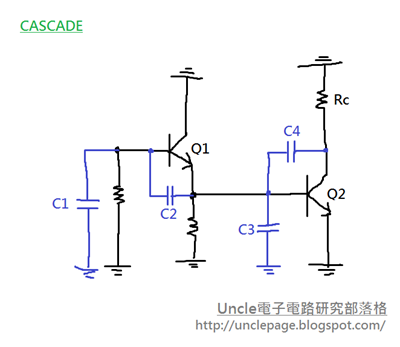

下圖C1、C2、C3、C4分別代表、、、。

CASCADE使用CC當前級，增益近似1，馬上使得C2的米勒主極點近似失效。
因此有可能會造成窄頻的是C4。另外要注意的是，C4也不能用主極點近似法。原因是當C4用米勒一拆掉時，等效到Q2的Base的電容，會跟C2、C1成為相依電容的狀態，因此我在此時不使用主極點近似法來處理任何一顆電容，而使用開路時間常數法來分析全部的電容。
另外，不論是CASCADE、CASCODE都只有三個Pole，使用米勒拆開電容，並將等效電容與其他電容並聯合併後，可以看出每張圖都只有等效出三個電容。
